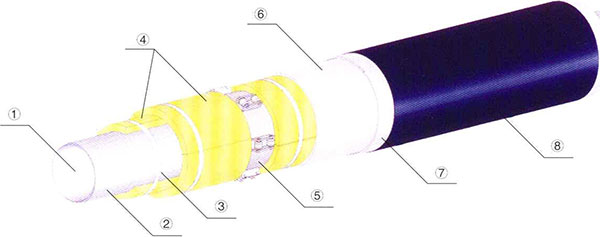

直埋式蒸汽保温管“外滑动”结构
1)内钢管 2)富锌底漆 3)打包带 4)保温材料 5)导向支架 6)辐射反射层 7)钢套管 8)防腐层

蒸汽保温管外滑动结构
直埋式蒸汽保温管“外滑动”结构的主要优点：
1）内钢管经过抛丸除绣达到Sa2.5级(近白级)后，涂刷无机富锌底漆，防止施工期间进入保温层的水汽对内钢管的腐蚀。
2）保温材料可根据用户需求选用欧文斯科宁离心玻璃棉、憎水复合硅酸盐、硅酸铝、硅酸镁等材料，多层错缝包扎，有效减少了热损失，同时控制外套表面温度低于50℃,保护防腐层，增加管道的整体寿命。
3）直埋式蒸汽保温管中的滑动支架和固定支座采取特殊材料的隔热措施，防止了冷桥的产生，从而使外套防腐层的温度控制得到了保证。
4）利用钢套管强度高、密封性好的特点，成功的解决了防水抗漏难点。
5）保温材料外加入“辐射反射层”，控制了热量的辐射散热损失，使直埋式蒸汽管道更加经济合理。
6）管道防腐层形式多样，有效保护钢套管不受地下水侵蚀。
7）疏水系统采用全密封的形式，布置灵活，结构合理，安全可靠。
8）钢套管上的排潮管既能及时排出潮湿气体，又可作为日常运行的信号管。
9）管道的热补偿采用优质波纹管补偿器，并将其装设在套管内，做为直埋形式，无需设置观察井，施工操作方便、工期短。
