热力保温管道的腐蚀特点
热力保温管道一般为清水或蒸汽，高压清水对管道的腐蚀与清水管道相同，只是清水温度较高。常见的热力管道腐蚀为氧腐蚀，由于水中的溶解氧在高温下会析出，高温又加快了氧的腐蚀速率，因此热力管道除氧是重要的。氧腐蚀管道一般生成Fe2O3。这种锈层结构疏松，使管道一层一层剥落，剥落的垢层又会堵塞管道或管件。

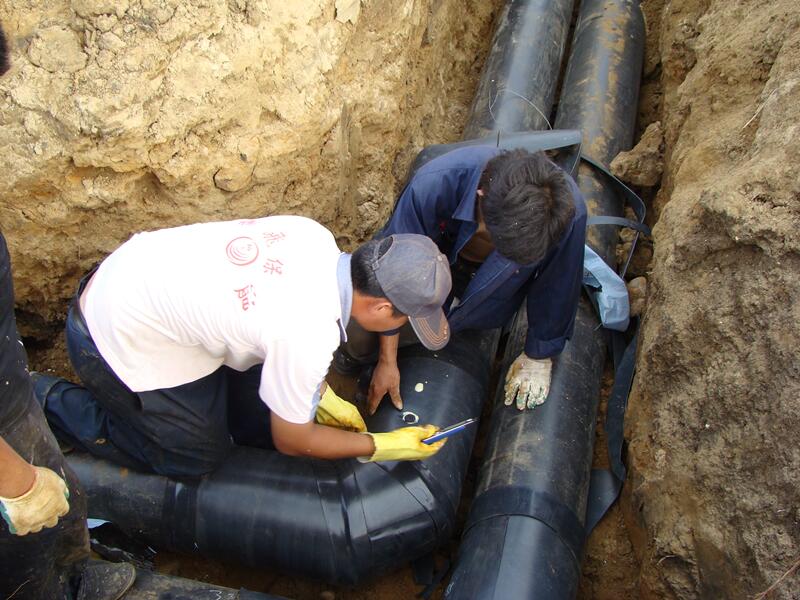

热力保温钢管验收标准：
1、进场检查：聚氨酯保温兼防水材料具备两重性能，材料进场以后须对原材料进行复试，喷涂聚氨酯的复试内容主要为材料的密度、压缩性能、尺寸稳定性、不透水性等。
2、防水性能检查：采用蓄水或雨淋的办法检查其防水效果,不得出现积水和渗漏水现象。
3、喷涂厚度检查：采用钢针插入和量测的方法检查厚度。
4、预制直埋聚氨酯保温钢管表面平整度检查：采用1m直尺和楔形塞尺进行量测，允许偏差5mm。
5、硬泡聚氨酯应与基层粘结牢固，表面不得有破损、脱层、起鼓、孔洞及裂缝。
6、预制直埋聚氨酯保温钢管保温层任意位置的泡沫密度不应小于60kg/m3，泡沫表面光洁、不粘不缩、泡孔均匀、无塌陷、开裂。
7、对钢管表面预处理质量逐根进行检查，钢管表面应无油污、灰尘，除锈质量用《涂装前钢材表面锈蚀等级和除锈等级》中的标准版进行目视比较，应不得低于sa2级。
8、对钢管防腐层质量逐根检查，防腐层外观应均匀连续，无漏涂，防腐层厚应用磁性测厚仪进行质量检查，厚度不得小于设计厚度。
9、预制直埋聚氨酯保温钢管保温层应无收缩、发缩、泡孔不均、烧芯等缺陷。
